2チャネル直流電力計

2チャネル同時測定可能な直流電力計が7,980円！

ベランダ発電がもっと楽しく！「電気を作る」と「使う」が一目でわかる！

型番：SM-DMDCST
JAN：4515345142163

購入はこちら

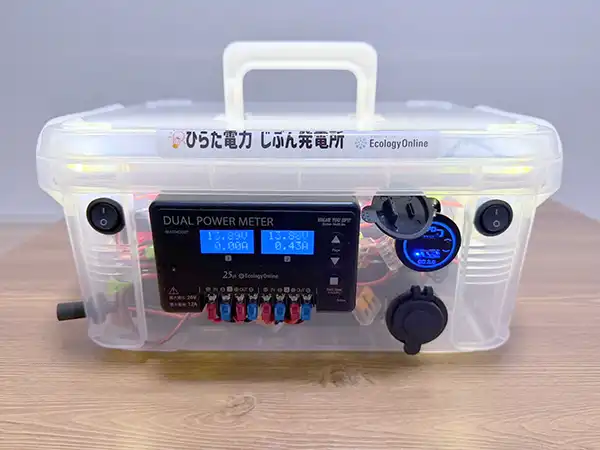

NPO法人エコロジーオンラインの手掛ける「じぶん発電所」にも搭載されています。

特徴

2つの電源ラインを同時にモニタリング！積算メモリ保存機能！

電圧（V）、電流（A）、電力（W）、ピーク電力、積算電力量（Wh）を2チャネル同時に測定・表示しています。経過時間も計測表示しています。

さらに高級製品にしか搭載されていないEEPROMメモリ保存機能搭載で、電源が切れた場合でもデータを保持し続けます。

右写真の数値の説明

右の写真では、チャンネル1（下図の例ではソーラーパネルから取り込んでいる電気）は、現在17.68Vで10.99Aの電気が流れて、その電力は194.3Wと表示しています。その下のmマークは、これまでの電力の瞬間最大値の記録です。その下に1780Whという電力量が積算されて表示されています。電力量(Wh)は電力会社からの請求書に書かれているように電気の量を表していて、バッテリーの容量を表示する際にも使用されています。最後は経過時間で、3日間、1時間22分間動作していることを示しています。

使用例：

ナノ発電所やじぶん発電所を使用していると、自分が作りだした電気はどれくらいなのだろう、どれくらいバッテリーに溜めたのかが気になります。そんな時に本製品を使用すれば、電気が見える化します。今日は100Wも貯めた、そういう楽しみが増えます。

Ch1で
ソーラーの
発電量を計測
Ch2で
バッテリーの
使用量を計測 — 接続例：Ch1にソーラーパネル、Ch2にバッテリー出力を接続して発電と消費電力を把握

外部電源不要で簡単接続！

従来の多チャネルの電力計、電流計は、一般にAC100Vの電源をコンセントから取る必要がありました。
本製品は測定する電気からごくわずかの電力を使用して動作しますので、外部電源の接続をする必要がありません。
このため、屋外での太陽光発電量計測にも活用できます。
またUSBポートから外部電源の入力も可能です。

7,980円の衝撃価格！わずか130gの手のひらサイズ

一般に高価な多チャネルの電力計が、わずか7,980円。家庭のベランダ発電を楽しむために適した低価格で提供します。

手のひらサイズで、130gの超軽量！手軽に設置できます。

米TI社センサーを2つ搭載、最大26V、15Aに対応したパーツ採用の高級仕様！

本製品は性能に必要な部品にはコストを惜しまず、最大15A、連続12Aをカバーできるハイグレード部品を使用し、独自の設計力で発熱を抑えています。

一番コストのかかる電流のセンシングには、アメリカの世界的一流半導体メーカーであるTI（テキサス・インスツルメンツ）社のセンサーICを2つ使用し、シャント抵抗は大型サイズのものを各チャネルに2つずつ使用して、電力ロスを極限まで抑えながら正確な計測をしています。

汎用性の高い接続方法

大電流に対応したターミナルを使用しています。

また様々な変換ケーブルをオプションで用意して、簡単かつ安全に接続できるようにしています。

仕様

入力・測定範囲	直流(DC)専用
電圧	0.50～26.00 V
電流	0.50～12.00 A（連続）瞬間最大 15A
電力	0.5～312.0 W
積算電力量	1～ 65535 Wh
データ保存	内蔵メモリ1分間隔で保存
積算電力量	1～ 65535 Wh
接続端子	圧着端子（2Y-3.0～3.5、1.25Y-3.0～3.5）
電源	Ch1、Ch2のどちらかを使用、USB外部電源も可能
消費電流	17mA（18V電源入力時）
外形	109x67x27mm / 130g
製品保証期間	当社出荷日より1年間
